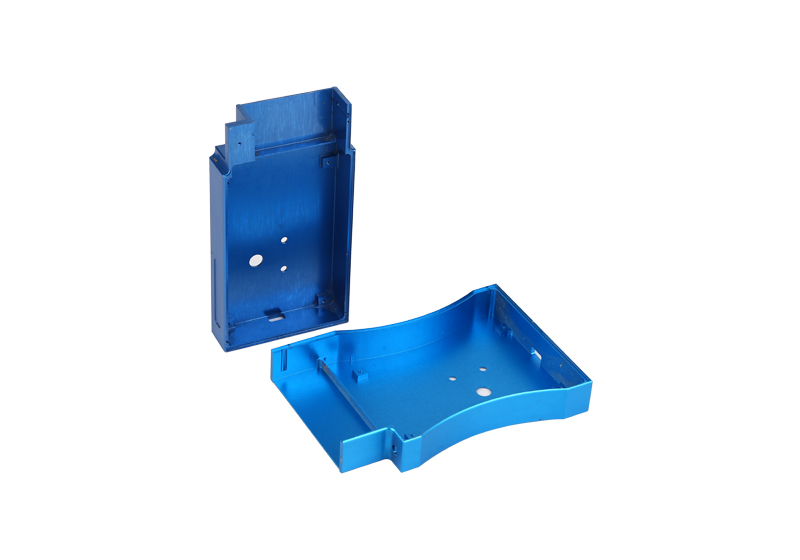

产品介绍
在对电子设备进行电磁屏蔽设计时,需要注意以下基本原则:
(1)选择合适的屏蔽效能指标。电磁屏蔽设计之前总体指标的分配至关重要,有30dB 与70dB准则之说:一般而言,在同一环境中的一对设备,骚扰电平与敏感度门限电平之差小30dB时,设计阶段可不必专门进行屏蔽设计;若两者之差超过70dB,单靠屏蔽很难保证两者兼容,即使达到指标,设备成本将急剧增加,较为可行的办法是总体指标或方案做出适当调整,30~60dB 是屏蔽设计的常用期望值。
(2)屏蔽体的结构必须简洁,尽可能减少不必要的孔洞,尽可能不要增加额外的缝隙;
避免开细长孔,通风孔尽可能采用圆形孔并阵列排放。屏蔽和散热有矛盾时尽可能开小孔,多开孔,避免开大孔。
(3)不能有直接穿过屏蔽体的导体。要重视电缆的处理措施,电缆的处理往往比屏蔽本身重要。一旦有一电缆从屏蔽体中穿出,将对屏蔽体的屏蔽效能产生显著的恶化作用。
(4)屏蔽体的电连续性是影响屏蔽效能最主要的因素,相对而言,材料本身屏蔽性能的影响是微不足道的(低频磁场例外)。
